テクノロジー

マリンエンジン(ディーゼル)

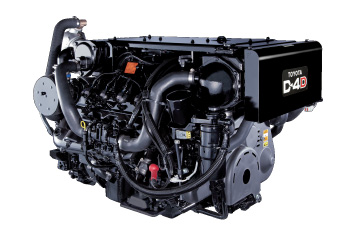

  • TOYOTA M1VD-VH D-4D

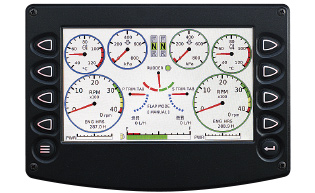

  • メーターディスプレイ

    メーターディスプレイ

国産プレジャーボート用として初のV8・コモンレール ディーゼルエンジン。

高出力・低燃費

コモンレールシステムやDOHC4バルブの採用、圧縮比の最適化などにより、ハイパワーと低燃費を高次元で両立させています。

静粛性の向上

V型8気筒と高精度の燃料噴射制御により、低振動・低騒音を実現しています。

軽量・コンパクト

DOHC4弁対応アルミヘッドの採用と、熱交換機・インタークーラーの搭載位置の最適化により、徹底した軽量・コンパクト化を図っています。

■シリンダー配列・数:V型・8気筒 ■内径×行程(mm):86×96
■排気量(cc):4,461 ■最高出力[kW(PS)/rpm]:272(370)/3,800
■最大コモンレール圧力:180MPa ■弁機構:DOHC 4弁チェーン&ギア駆動
■過給方式 : ターボチャージャー(ツイン) ■使用燃料:軽油

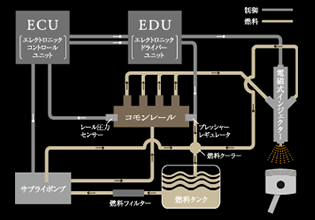

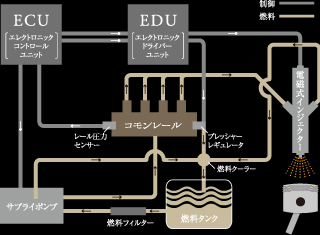

コモンレールシステム

コモンレールシステム

コモンレールシステムは、燃料を供給するサプライポンプにより高圧燃料をコモンレールに蓄え、電磁式インジェクターで燃料を噴射するシステムです。エンジンの状態を各種センサーで検出、燃料の噴射時期や噴射量をコンピューター制御してエンジンを理想の状態で運転し、始動時や加速時の黒煙・白煙の発生も大幅に低減しています。

アルミハル

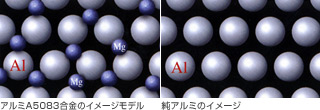

  • ▲アルミ合金A5083のイメージ
    モデル

  • ▲純アルミのイメージモデル

航空機や新幹線などに使われている、高強度アルミ合金。

アルミハルの素材として使用しているのは、数あるアルミ合金の中でも特に高い強度を誇るA5083です。これは、アルミに約4.5%のマグネシウムなどを含んだ合金で、もともとアルミの表面は酸化皮膜で保護されているため錆に強い性質がありますが、そこに化学成分を添加することで、アルミの耐食性と強度を格段に向上しています。この優れた素材を使用することで、波からの衝撃や振動、ノイズをいち早く吸収し、快適なクルージングを実現しています。

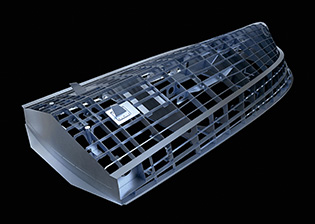

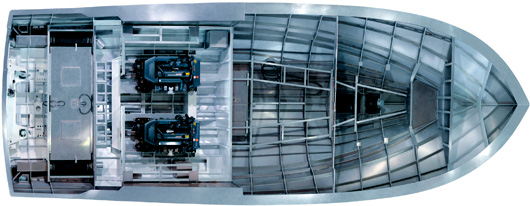

波への恐怖心さえ吸収する高剛性アルミフレーム構造。

トヨタマリンで採用しているアルミフレーム構造のハルは、波からの衝撃荷重をできるだけ吸収しつつ、ハル骨格(フレーム)全体に効果的に分散させ、ハル全体のゆがみやたわみを最小限に抑えるものです。そのために、キール、チャイン、ビーム等の部材ひとつひとつを最適に配置しました。
さらに衝撃シミュレーション解析や数々の実験から得られたデータをフィードバックすることで、FRPに比べて衝撃が分散され、かつ振動が早く減衰することで安心感のある快適な乗り心地を生み出します。

匠により組み立てられた強く、美しいアルミハル。

溶接職人の熟練の技により、強く、美しく組み立てられたアルミハルは、ハル全体のゆがみや、たわみを最小限に抑え、より快適な乗り心地を生み出しています。

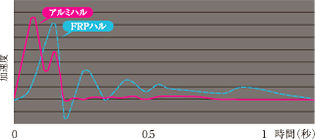

【波による振動加速度の減衰特性】

優れた衝撃吸収性。

凌波性に優れたアルミハルは、波の衝撃を受けてもハル全体で受け止めて吸収します。これにより、波の衝撃が極めて短時間で低減するため、人に伝わる衝撃や振動が少なく、快適な乗り心地を生み出しています。

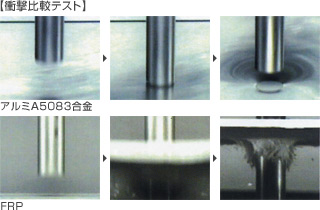

【衝撃比較テスト】

  • アルミ合金A5083

  • FRP(Fiber Reinforced Plastics=繊維強化プラスチック)

高強度のもうひとつの秘密。圧延アルミ。

アルミハルに最適な強度や耐衝撃性を実現するために、トヨタマリンでは圧延したアルミ合金の板を使用。圧延によって造られたアルミは、強度にすぐれているだけでなく、外部からの応力に対しても粘り強く、FRPなど他の素材に比べて破断しにくいため、高速で移動する乗り物には、より安全で最適な部材です。

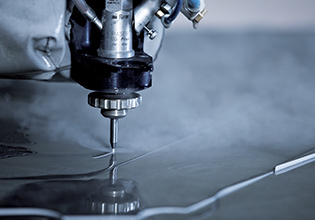

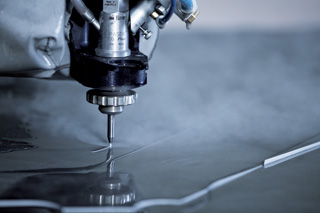

ウォータージェットカットによる精度の高い加工を実現。

PONAM-35のアルミハルは、ウォータージェットカットを採用しています。このカット方法は、0.1mmの精度で加工することができるため、ウォータージェットでカットされたアルミを溶接する際にも、これまでよりひずみを抑えることが可能となり、従来のアルミハルと比べて、さらなる高機能を実現しています。

復原力

ローリングを可能な限り抑え、最適な乗り心地を実現。船体の安定を図る基準のひとつが復原力で、復原力に大きく関係するのが横揺れ周期です。復原力とは、船体が傾いたところから、元の安定した状態に戻そうとする力のこと。そして横揺れ周期とは、横揺れして元に戻る、その間隔のことです。

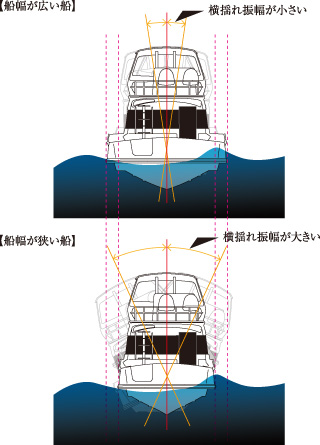

復原力と横揺れ周期について

復原力は基本的に、船幅が広いほど、横揺れ周期は短くなります。つまり小刻みな揺れが強くなるということ。ですから、復原力が強すぎてしまっても、横揺れ周期が短くなり、少しの波でもぐらぐらと横揺れしてしまうため、乗り心地もかなりストレスの大きなものとなってしまいます。逆に、復原力が弱いと、横揺れ周期が長くなるため、元に戻るまでの時間が長くなり、転覆するのではないかという不安を感じてしまいます。また、横風を受ければ大きく傾斜し、大きな横波を受ければ転覆する可能性も高くなります。

トヨタマリンでは、PONAM-35に乗船している人が不安を感じない復原力と横揺れ周期を最適に設定し、その両立を実現。ローリングを可能な限り抑えることで、安定した走行をお約束します。

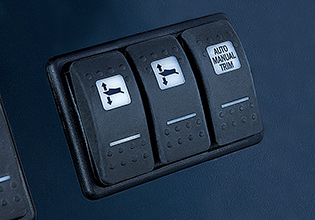

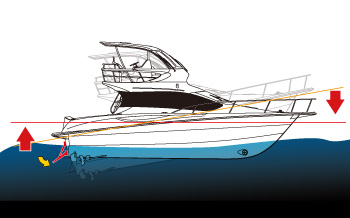

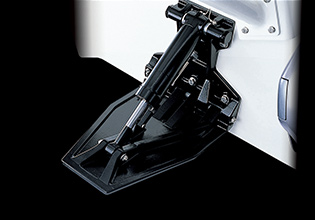

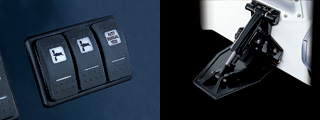

オートフラップ

上級者でも容易ではないフラップ操作を自動化した、トヨタ独自の船体制御システムです。各種センサーがボートの姿勢を感知し、それに合わせてフラップが自動作動することで、ボートを常に最適な姿勢に制御すると共に、波あたりによる衝撃を和らげます。

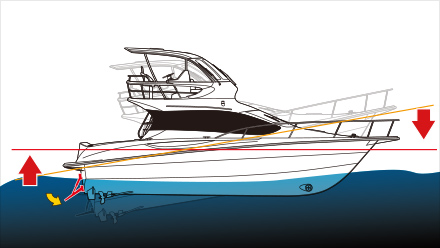

トリム角を自動制御し、最適なプレーニング姿勢を保ちます。ボートを発進させると、フラップが自動的に作動して船首の前上がりを防ぎます。また航行中、最適なプレーニング姿勢を保ちます。

ヒール角を自動制御し、船を最適な状態に保ちます。横風の影響やあて舵などをした場合におこる船体の傾きを、オートフラップシステムが自動的に判断して、左右のフラップを作動させ、ボートの走行姿勢を最適な状態に制御します。

トヨタ ドライブ アシスト プラス TDA Plus

従来のドライブアシストにバーチャルアンカーシステムを追加し、トヨタマリン独自の操船支援システムを充実させました。

トヨタドライブアシスト (TDA)

ジョイスティックを操作するだけでインボード艇の後進や全方向の平行移動などができる画期的なシステムで、マリーナ内での風向きを読みながらの難しい離着岸を、安全でスムーズに行うことができます。バウスラスターと2つのプロペラを絶妙なバランスで電子制御することにより、これまでにない自由な動きを実現。また、ジョイスティックを倒す量や回す量により、微妙な速度調整も思いのままです。バウスラスター単独での操作も可能です。

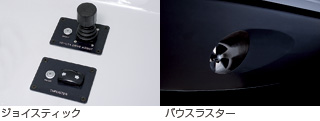

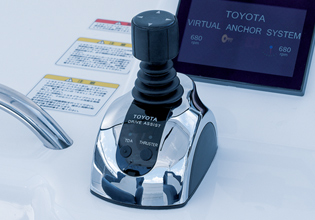

  • ジョイスティック

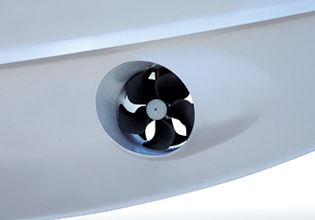

  • バウスラスター

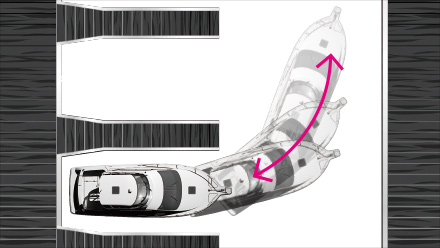

ジョイスティックを前に倒すとボートは前方に、後ろに倒すと後方に進みます。自動車の車庫入れのような感覚で着岸が可能です。

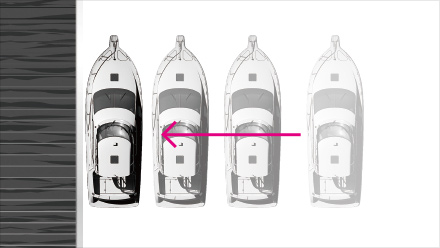

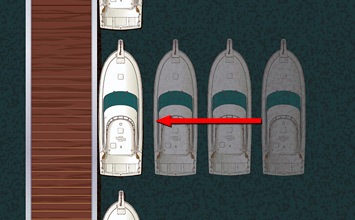

ジョイスティックを真横に倒すと、ボートは真横に平行移動します。

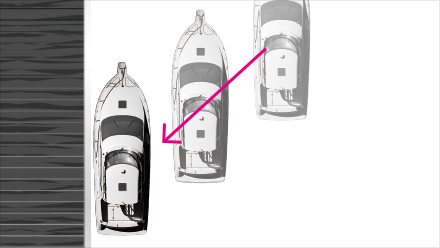

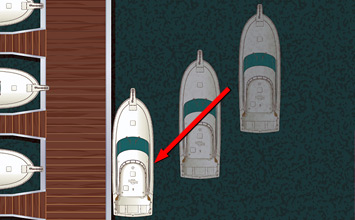

ジョイスティックを斜めに倒すと、船首の向きを変えることなくボートは倒した方向に平行移動できるため、着岸がスムーズに行えます。

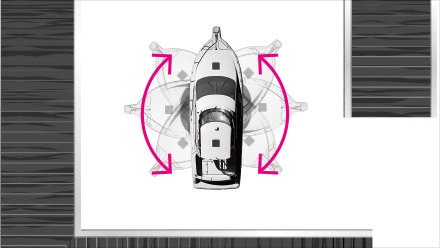

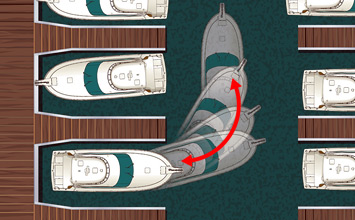

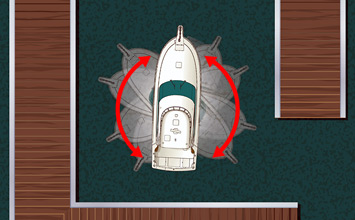

ボートを回転したい方向にジョイスティックのノブを回します。両サイドのプロペラが互いに逆方向に作動することで、艇の中心を軸に360°回転させることが可能です。

トヨタ バーチャル アンカー システム (TVAS)

TVAS操作パネル

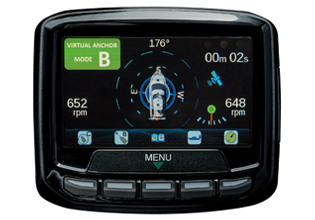

トヨタ バーチャルアンカーシステムは、コンピューターが位置、風、潮流を判断し、自動制御により、船体の位置や方向を保持する操船支援システムです。3つのモードをワンタッチで切り替えることができ、各シチュエーションで快適なマリンレジャーを楽しめます。

ご注意:
トヨタバーチャルアンカーシステム作動中は操船状態です。必ず周囲の安全をご確認ください。
また、ボート周辺は非常に危険ですので遊泳は行わないで下さい。

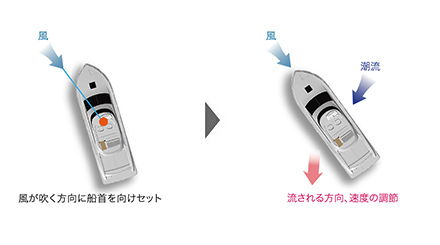

  • 1. バーチャル スパンカー モード

    船首を常に風上に向けた状態で、船体が流されます。ボタンを押すことで、流される方向や速度をコントロールできます。

  • 2. バーチャル コンパス モード

    風向きや潮流に関係なく、指定した方向に船首を保持しながら、船体が流されます。ボタンを押すことで、流される方向や速度をコントロールできます。

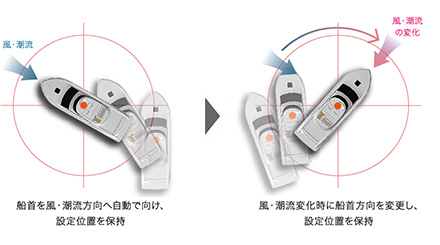

  • 3. バーチャル アンカー モードB

    コンピューター制御により、船首を風や潮流の方向へ向け、停船したい位置に船体を保持し、風や潮流が変化しても、船首方向を自動調整します。その結果、エンジンの回転数をムダに上げることなく、低推力、低燃費、低騒音で船体の位置を保ち続けます。

  • 4. バーチャル アンカー モードC

    向けたい船首方向と位置をセットすると、風向きや潮流に関係なく、指定した位置と船首方向を保持することができます。

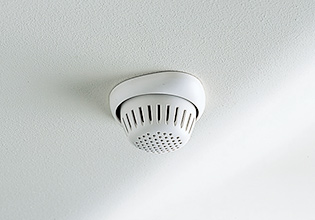

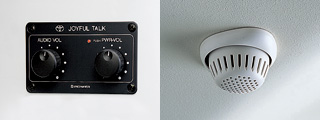

ジョイフルトーク

高性能なマイクとスピーカーにより、キャビンとフライブリッジの間で簡単かつ安全に会話ができます。会話をする時は、自動的にオーディオの音量が下がり、さらに質の高いコミュニケーションを提供します。

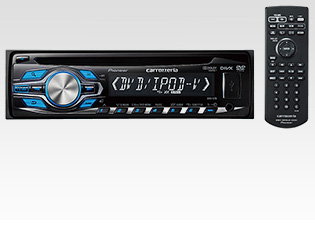

AM / FM付CDプレーヤー

CD、ラジオだけではなく、iPodやMP3プレーヤーなどもUSBで接続することができるため、さまざまな音楽ソースで快適なミュージックライフをお楽しみいただけます。
