おうち給電システム

TOYOTAがお届けする
蓄電池による
安心&スマートな暮らし

これからはエネルギーをムダなく賢く使う時代でしょ♪
~時代はカーボンニュートラルへ~

scroll

もしものときに
いつもの暮らしを

もし家で長時間停電が起きてしまったら、一番困るのはなんでしょう?
照明?スマートフォン?それとも冷蔵庫?
大丈夫、停電のときにも、
おうち全部に電気を供給します。

TOYOTA QUALITYトヨタクオリティを
おうちでも

TOYOTAの新たな挑戦~カーボンニュートラル時代に向けて~

  • ほかにはないもう1つの安心

    停電時には、全負荷型の蓄電池でおうちのすべての電気をカバー。
    また、クルマが電源となり、おうちに給電することのできるシステムも搭載し、ダブルで安心。
    おうちの電気を様々な角度からサポートします。

  • 「クルマ」の電池技術を、
    「ご家庭」へ

    付属の専用ケーブルを使って、HEV、PHEV,BEV、FCEVの100Vコンセントから充電が可能。
    プリウスをはじめとする電動車を世に出したTOYOTAの高度な電池技術を蓄電池にも活かしました。
    信頼と安心を次はご家庭にもお届けいたします。

※動画内の製品はイメージです。
実際の製品とはデザイン・仕様が一部異なる場合がございます。

SETUPおうち給電システムの
しくみ

蓄電池をご家庭に設置することで、災害が起こった時等の停電時においても家全体に電気を供給することができます。
太陽光パネルと組み合わせることにより、昼間/夜間等のそれぞれの時間帯において、ユーザーのニーズに合わせた最適な電力供給が可能となります。
更なる安心として、HEV/PHEV/BEV/FCEV等のクルマと接続することで、システムに電気が供給可能です。

ご利用パターン

売電を優先ノーマルモード

FIT中夜間の電力料金が安い方におすすめ

  • 割安な時間帯の電力で電力をためて、昼間や発電量の少ない曇りの時間帯などに使用します。
  • 太陽光発電の自家消費をおさえ、売電収入を増やします。
電力自給率を優先節エネモード

FIT終了従量電灯プランにおすすめ

  • 太陽光発電で充電した電気を夜間におうちで消費。
  • 電力会社からの買電量を抑え、電力自給率を高めることができます。
ダブルで充電スマートモード

FIT終了夜間電力プランにおすすめ

  • 1日2回、深夜電力と太陽光発電で充電し、早朝と夜の発電量の少ない時間帯をカバーします。
  • 節エネモードよりさらに買電量を抑制することができます。
常にもしもを考えて蓄電モード

停電時にたっぷり電気を使いたい方におすすめ

  • 電池は常に満充電状態で待機し、もしもの事態に備えます。
  • 停電時にはおうち全体に給電し、いつもの生活を守ります。

SMARTPHONE APPスマホを使って
スマートに管理

  • 現在の電気の流れを
    スマホで確認

    太陽光パネルや蓄電池、クルマからの発電量や、消費電力、電池残量まで、電気の流れを一目で確認できます。

  • 現在の電気の流れを
    スマホで確認

    停電の時にも安心。太陽光発電、クルマ、蓄電池から
    おうちに給電されている状態が確認できます。

  • 電力量を見える化

    今日、今月、累計ごとの自給率や売電量、
    買電量を視覚的に確認できます。

  • 過去の履歴も保存

    各種電力量の推移も確認可能。
    前年との比較もできるので、暮らしの見直しにも活用できます。

  • スマホで簡単に
    モード設定

    電池の充電状況などをスマホで確認できるほか、運転モードの設定も可能。例えば、台風などが迫っている場合には、事前に蓄電モードに切り替えることができます。

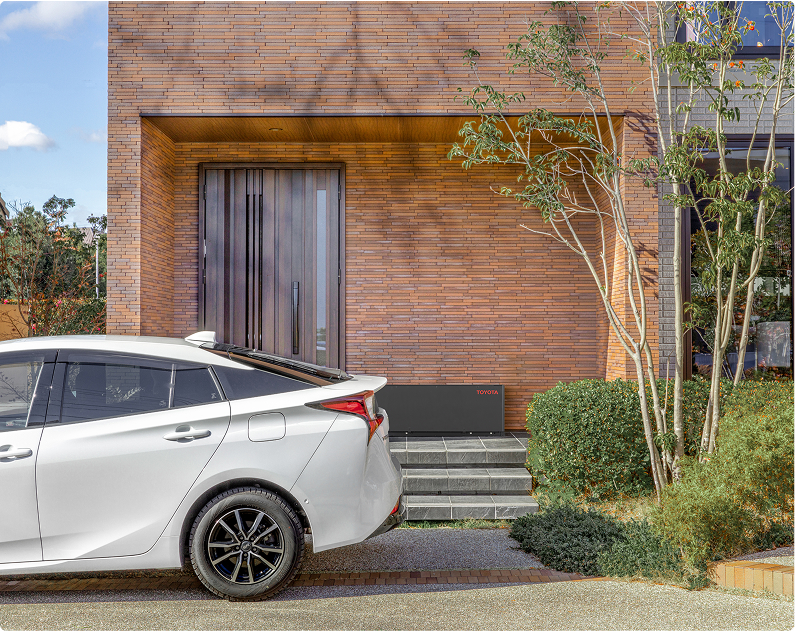

PRODUCTおうちに馴染む
シンプルデザイン

どんなライフスタイルにも
対応するデザイン

おうちの外観や玄関の雰囲気に溶け込むシンプルなデザイン。ボディは薄さにこだわってスタイリッシュに仕上げました。

SPECIFICATIONスペック

基本データ

ハイブリッドパワーコンディショナ
  • 寸法(LxWxH)

    445×198×698mm

  • 質量

    33kg

  • 設置場所

    屋外

  • 冷却方法

    内部ファン

  • 太陽電池入力端子

    端子台(+, -)×3

  • DCDCコンバータ接続端子

    端子台(+, -)

  • 車両給電アダプタ接続端子

    端子台(+, -)

  • 系統出力端子

    端子台(U, O, W)

  • 自立出力端子

    端子台(U, O, W)

  • 接地端子

    アース端子

  • 運転状態表示

    LEDランプ パワコン本体底面

  • 表示ユニット

    別売品

  • 表示ユニット用ケーブル

    別売品

  • 通信インターフェース

    RS-485, Ethernet

  • 防水防塵保護等級(JIS)

    IP55相当

蓄電池ユニット
  • 寸法(LxWxH)

    1142×341×432mm

  • 質量

    142kg

  • 設置場所

    屋外

  • 冷却方法

    自然空冷

  • 蓄電池接続端子

    コネクタ(+, -)

  • 防水防塵保護等級(JIS)

    IP67相当

DCDCコンバータ
  • 寸法(LxWxH)

    337×92.4×429mm

  • 質量

    9.0kg

  • 設置場所

    屋外

  • 冷却方法

    内部ファン

  • 防水防塵保護等級(JIS)

    IP55相当

車両給電アダプタ
  • 寸法(LxWxH)

    372×140×532mm

  • 質量

    9.0kg

  • 設置場所

    屋外

  • 冷却方法

    外部ファン

  • 専用接続ケーブル

    5m(付属品)

  • 延長接続ケーブル

    2.5m(別売品)

  • 防水防塵保護等級(JIS)

    IP55相当

共通
  • 使用環境範囲

    -20~+45℃
    ※自立運転時で車両給電アダプタ使用時は-20~40℃となります

  • 騒音(定格)

    40dB以下
    ※自立運転時で車両給電アダプタ使用時は48dB 以下

  • 絶縁方式

    非絶縁(トランスレス)
    ※車両給電アダプタは絶縁

性能諸元

ハイブリッドパワーコンディショナ

入力

  • DC:太陽電池
  • 最大入力電力(ストリングあたり)

    2150W

  • 最大入力電圧

    450V

  • 入力運転電圧範囲/定格入力電圧

    30~450V/300V

  • 最小入力電圧/
    起動電圧

    25V/35V

  • ストリング数(MPPT数)

    3

  • 最大入力電流(ストリングあたり)

    10.3A

  • DC:車両給電
  • 最大入力電力

    1150W

  • 最大入力電圧

    115V

  • 入力数

    1

  • 最大入力電流

    10A

出力

  • AC:連系運転時
  • 相数

    単相3線式

  • 変換方式

    電圧型電流制御方式

  • 定格出力

    5500W

  • 定格出力電圧

    202V

  • 公称出力電圧範囲

    160V~240V

  • 定格出力周波数

    50Hz, 60Hz

  • 定格出力電流

    27.5A

  • 定格出力時力率

    0.95

  • 出力電流ひずみ率

    結合5%以下、各次3%以下

  • AC:自立運転時
  • 電気方式

    単相3線式

  • 変換方式

    電圧型電流制御方式

  • 最大出力

    5.5kVA

  • 出力電圧

    U-O間101V±6V, W-O間101V±6V

  • 太陽光
  • 効率

    96.0%

  • 最大効率

    96.5%

  • ストリング数

    1

  • 保護
  • 単独運転検出:
    受動的方式

    周波数変化検出方式

  • 単独運転検出:
    能動的方式

    ステップ注入付周波数フィードバック方式

蓄電池ユニット
  • 定格容量

    8.7kWh

  • 初期実効容量

    計測中

  • 充電電力

    5200W

  • 放電電力

    5800W

DCDCコンバータ
  • 入力運転電圧範囲(DC)

    140V~216V

  • DC バス定格電圧

    330V

車両給電アダプタ
  • 定格入力電圧

    AC100V

  • 定格入力電力

    1.5kW
